在夠買電機時常會發現電機的型號又長且都不盡相同，那么每個數字都代表什么含義呢?一般來說第一個表示電動機類型的系列代碼，如：Y表示異步電動機，第二個是數字表示電動機中心局地高度，第三個表示機座長度代號，第四個是鐵心長度代號，第五個為極數。但是不同電機型號表示也不同。

變頻電機型號含義

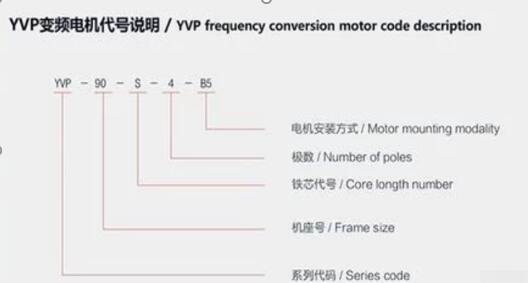

如上圖所示變頻電機型號為例：Yvp-90-S-4-B5

第一部分字母YVP表示系列代碼，是低壓變頻電機 該類電機變頻范圍較大 5HZ-100HZ之間 一般用于造紙行業

第二部分90表示機座號長度

第三部分S為鐵芯代號，是為了在相同電機下為制造出不同功率的電機，使用了不同的鐵芯長度并對其規范編號。在相同電機中心高或同一機座號下制造出不同功率的電機，采用不同的鐵芯長度并對其規范編號。

第四部分4為極數，每個電機每相含有的磁極個數就是極數。由于磁極是成對的，極數越多，它的轉速越低。

第五部分B5為電機安裝方式。

不同電機產品型號代碼的組成及含義

小型異步電機 中心高mm-機座長度(字母代號) --鐵芯長度(數字代號)--極數

中大型異步電動機 中心高mm-機座長度 (字母代號) --鐵芯長度(數字代號)--極數

中大型同步電動機. 中心高mm-機座長度(字母代號) --鐵芯長度(數字代號)--極數

小型同步電動機 中心高mm-機座長度(字母代號) --鐵芯長度(數字代號)--極數

大型直流電機. 電樞鐵心外徑mm-鐵芯長度mm

中型直流電機 中心高mm-機座長度(字母代號) -鐵芯長度(數字代號)--電流等級(數字代號)

小型直流電機 中心高mm- -機座長度(字母代號)

中小型水輪發電機. 功率(KW) --極數/定子鐵芯外徑mm

大型水輪發電機 功率(KW) --極數/定子鐵芯外徑mm

汽輪發電機 功率(KW) --極數

測功機 功率(KW) --轉速(僅對直流電機)

交流換向器電動機. 機殼外徑mm或中心高一機座長度(字母代號)--鐵芯長度、電壓、轉速(均用數字代號)

分馬力電動機( 小功率電動機) 機殼外徑mm或中心高- _機座長度(字母代號)--鐵芯長度、電壓、轉速(均用數字代號)

根據電機類型的不同，其對應的型號代碼也是多種多樣，但經過對比、分析、總結后也不難看出其中的規律以及區別，從認識變頻電機型號的內在含義入手、更快速的理解對變頻電機型號的表達方式。
