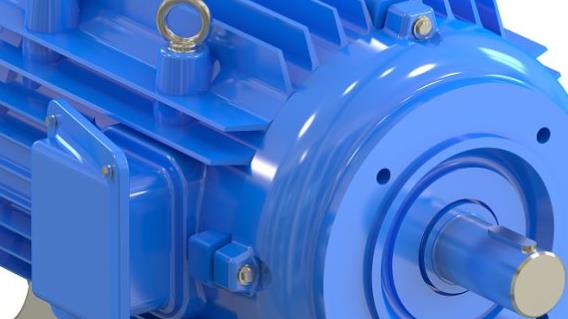

防爆電機外形尺寸主要表示的防爆電機的外觀方面的尺寸，防爆電機的外觀外形尺寸在一定程度上可以影響防爆電機的安裝尺寸。那么防爆電機的外形尺寸有哪些尺寸呢?

防爆電機外形尺寸包括的尺寸代號及解釋

1、防爆電機外形尺寸表當中常見的代表防爆電機具體外形尺寸的代號主要有AB、AC、AD、HD、L等;

(1)在防爆電機外形尺寸表中的AB表示的是防爆電機地腳兩端的最寬寬度;

(2)在防爆電機外形尺寸表中的AC表示的是防爆電機的最大外圓直徑,也就防爆電機的寬度;

(3)在防爆電機外形尺寸表中的AD表示防爆電機過線盒端到防爆電機中心線的距離;

(4)在防爆電機外形尺寸表中的HD表示的是防爆電機的地腳到防爆電機機頂?shù)母叨?

(5)在防爆電機外形尺寸表中的L表示防爆電機軸端到風扇罩的尺寸,也就防爆電機的長度;

2、　一般來說防爆電機的外形尺寸主要以上述的5中代指,其實除此之外防爆電機外形尺寸還有其他的尺寸代號。

比如說防爆電機的中心高表示為H;

防爆電機的鍵槽寬度表示為F;

防爆電機的安裝孔同心圓直徑M;

防爆電機的法蘭止口直徑表示為N;

防爆電機的安裝孔直徑表示為S;

防爆電機的出軸長度表示為E;

防爆電機的出軸直徑表示為D;

防爆電機的四個地腳孔孔距表示為A和B;

防爆電機的地腳孔大小表示為K;

防爆電機的法蘭最大外徑表示為P;

防爆電機的鍵槽深度表示為D-G;

防爆電機的四個地腳孔安裝位置表示為C;

同功率的防爆電機,機座號和極數相同,防爆電機底座的安裝尺寸相同,防爆電機外形尺寸沒有國家標準,相同規格的防爆電機外形尺寸可以不相同,國家對于同一規格的電機的機座號和電機合孔距有統一要求。也就是相同規格的防爆電機及時外形不同,它們的機座和合孔距尺寸是一樣。
