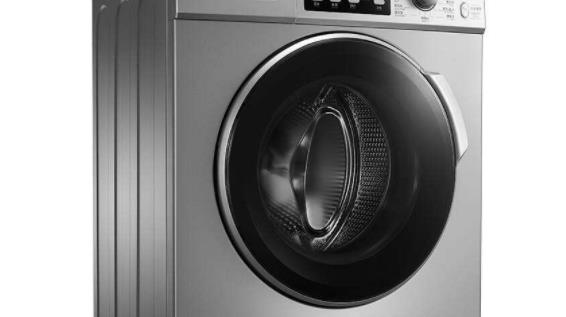

變頻滾筒洗衣機是我們日常生活中常見的電機系列之一。這種變頻滾筒式的洗衣機使用的電機基本都是變頻電機,在運作時能起到一定的相對節能的效果。因此用戶對滾筒洗衣機變頻電機的連線圖十分關心。

洗滾筒洗衣機變頻電機的連線圖

1、滾筒洗衣機變頻電機主要有5根線需要連接。

滾筒洗衣機變頻電機主要有5根引線需要連接,這5根線要連接的主要部件都不相同。簡單來講分別需要連接主電機的火線,電磁閥、負電機火線、連接零線、還有地線,連接地線一定程度可以減少安全隱患。

2、滾筒洗衣機變頻電機連接串激的連線方式。

(1)滾筒洗衣機變頻電機還需要連接串激來進行相對的作工,一般來講帶有抽頭的串激有9根線。

(2)每根都要相應的器件需要連接,主要連接的對象分別有電機的定子部分、電機的轉子部分、保護器、測速器還有串激的抽頭。

(3)九根線具體的連線方式是:

兩根線連接電機的定子;

兩根線連接電機轉子;

另外連接相應的保護器也需要兩根線;

兩根線連接測速器;

最后一根線和相應的抽頭連接。

3、滾筒洗衣機變頻電機接線的注意事項

(1)連接時要注意接線的正反問題,連接錯誤會出現相應反轉情況。長時間運作會燒毀電機。變頻電機有很多用途,大速變頻電機主要就是變頻運作作用。

(2)筒洗衣機電機通常有三根出線,也就是要和對應的火線、零線和電容線相連接。其中紅色或者棕色的線可以接火線,剩下的連線根據實際情況分別連接電容線和零線。連接時要注意相應的對應關系,謹防因為連接而出現相應的故障。

滾筒洗衣機變頻電機的要根據連線圖作相應的檢查,連接成功以后就可以進行相應的使用。變頻式滾筒洗衣機在運行時有一定的節水效應,可以相對控制水量的大小。并且可以根據實際的負載量相對調節洗衣機的作工功率。
