變頻電機可以簡單的理解為就是用來調速的電機。變頻電機一般采用的是雙頻寬壓設計,因此在很多機械電機電器產品中都有應用，變頻電機的作工原理和三相異步電機還有一定淵源。

變頻電機的工作原理

變頻電機的變頻器是再三相異步電機的的原理基礎上進行改正得來的,三相異步制動電機再托載負載時會吸收電源吸取的能量,相應的大小會根據實際的負載大小決定,要減小電機運行作工的功率除了降低此時的負載,還可以改變電源頻率來進行作工。

變頻電機的主要作工原理:變頻電機中的變頻器利用其內部構件電力半導體器件的通斷作用將電源端輸入的額定的工頻的電源轉換成另一種變頻器可以調節的電能,其主要轉換的方式是將輸入的額定工頻交流電流通過整流器轉換成直流電流頻率,再將這股直流電源轉換輸出為可以調控頻率的交流電源輸出供給給電機進行運轉,因此變頻電機就可以對電機的運轉進行相應的調節。

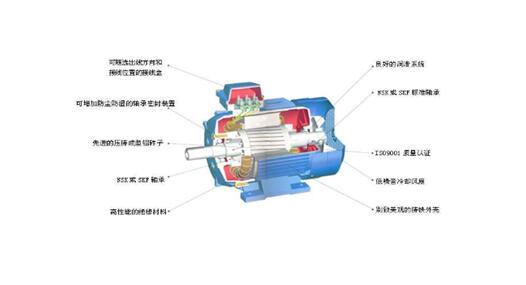

主要的構件原理如圖所示:

變頻電機原理中主要組成的部分

變頻電機的變頻器一般有四個部分組成,分別是整流器、中間直流環節、逆變電流、控制。變頻電機的變頻器的整流器部分可以分為三相橋式不可控整流器,變頻電機的變頻器的逆變部分可以分為IGBT三相橋式逆變器,其輸出的波形為PWM波形,而變頻電機的變頻器的中間直流環節可以分為濾波直流儲能和緩沖無功功率。

變頻器就是原先固定不變的電壓工作頻率電流轉換為可以改變控制的交流電的一種裝置。

逆變器是可以把直流電轉換成交流電的裝置。

變頻電機其他拓展

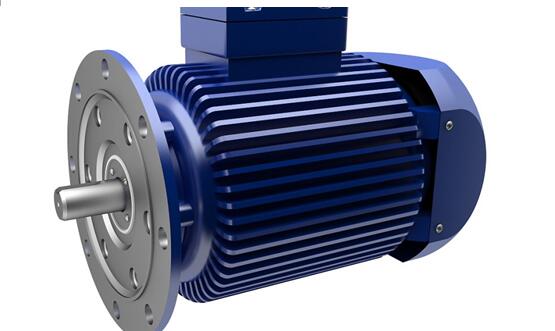

變頻電機的額定運作的電壓范圍可以達到220V~690V之間,使用于50Hz和60Hz的電源作工,在設計上變頻電機優化了其電磁磁路的相關設計,對于變頻電機的結構也有相應的更新,尤其是其通風散熱系統,采取的是獨立驅動的方式,強制通風散熱,對變頻電機的使用性能呢起到了相應的維護。

變頻電機的原理相對來說比較容易理解,變頻電機在常規生活中的應用隨處可以見到,比如說變頻空調、變頻洗衣機等家電都是利用變頻電機的變頻性能來進行相應的變頻技術支持。
