防爆控制箱是防爆電機電器需要使用的一個關鍵配件，主要的作用是放置連接的電線避免電線和空氣直接接觸而引發安全事故，現場的防爆控制箱外部接線基本上都不會讓銅線暴露在外，這里我們一起來了解一下防爆控制箱的相關接線圖片。

防爆控制箱接線

1.防爆控制箱的所有電線必須連接牢固，無松動。在任何情況下，連接器必須與連接線的橫截面和材料特性兼容。通常，一個端子只與一根導線連接。當某些端子不適合連接軟導線時，可在導線端子上使用針式端子。

2.防爆控制箱，是最基本的防爆電器產品，很多廠家都有生產，如果需要購買，首先要看防爆合格證和生產許可證，購買資質齊全的防爆電器產品可以放心使用。控制由邏輯功能、按鈕指示燈等組成，接線盒只是一個適配器或接線。斷路器最多安裝在內部。兩者均應滿足防爆功能。目前用于防爆2區。1區及以上還有其他特殊規定。

3.防爆控制箱內部接線方式有板前接線、板后接線、線槽內接線。采用線槽布線時，線槽的安裝不應超過安裝和維修用線槽溶劑的70%。線槽外的配線，安裝在可拆卸門上的電氣配線必須采用互連端子板或連接器，必須牢固地固定在機架、控制箱或門上。當從外部控制電路和信號電路進入控制箱的電線超過10根時，必須連接到端子板或連接裝置上進行過渡。但是，電源電路和測量電路的電線可以直接連接到電器的端子上。

防爆控制箱的其他拓展

1.防爆控制箱一般處于工業環境中，為防止鐵屑、灰塵和特殊物體進入，控制箱外部接線除必要的保護電纜外，其余均應安裝在導線槽內，導線槽應留有備用導線以及未來的附加導體。導線采用鋼管，壁厚不小于1mm。

2.防爆接線盒又稱防爆接線盒、防爆接線盒、防爆基礎工業箱、防爆保護箱。其功能是將配電和電氣設備與外部線路連接起來。這個地方需要一個線路保護裝置。這里會加一個箱子來保護。一般情況下，箱體內會有一個端子排或一個沒有端子的開關，零件的連接端一般由鋁合金、鋼板焊接、不銹鋼、工程塑料等制成

3.選擇隔爆型或增安型或非防爆型接線盒并不取決于箱內的信號，而是取決于接線盒的位置。如果接線盒位于1區或2區，可選擇隔爆型或增安型;如果位于正常區，可選擇普通型接線盒。

4.防爆接線盒的選擇主要包括三個條件：防爆等級、傳感器電源電壓、連接傳感器的數量(4線、6線、8線、10線等)。

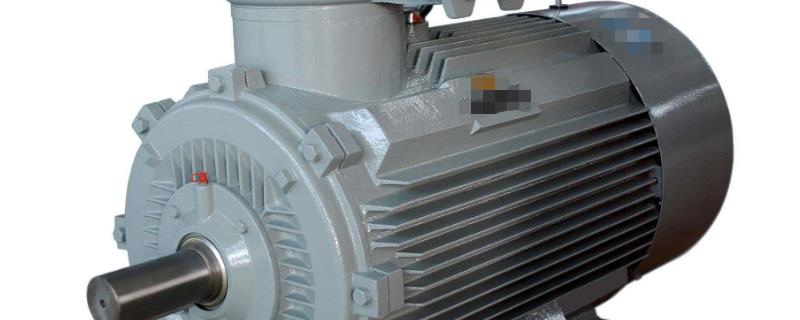

防爆電機是一種主要作工在易燃易爆環境中的電機，是工用場合的常用電機之一，為了能夠在這些危險的環境中作工，需要時刻避免有可能引燃的物的出現。防爆控制箱就是一種可以相對隔離空氣和防爆電機連接線的物件，其接線也需要進行完全的密封，以增加相對的安全性能。
