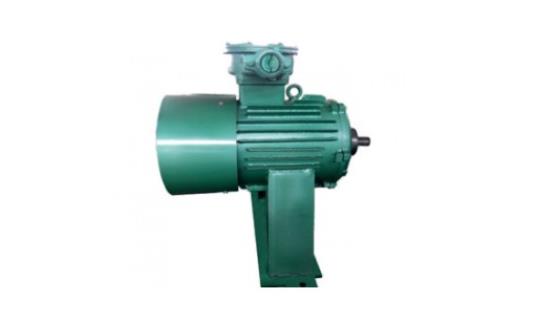

7.5KW防爆電機用多大電纜可以從對應電纜手冊上查找7.5電機用多大電纜貴格。電纜手冊需要將7.5KW防爆電機的電流計算出來再進行相應的換算來的得到與之對應電纜規格。其實電機選擇電纜時要考慮的因素有很多,其中之一就有電機的作工條件。

7.5電機用多大電纜

1.眾所周知,電機功率乘以2就是電機的電流,電流乘以1.5就是所使用接觸器的大小。7.5KW防爆電機的電機功率是7.5乘以2等于15A,15*1.5=22.5。7.5電機應該選擇2510接觸器。25主觸點額定電流25A,10一個常開觸點。如何選擇匹配的電纜,電機的功率KW乘以2就是電機的電流,一般需要依據電流和電纜之間的相對關系來求得電電纜的平方:10A以內除以8,20A以內除以7,40A以內除以6。

2.也就是說7.5KW防爆電機乘以2就是15A。20A>15A>10A,因此7.5KW電機需要使用的是20A以內除以7來判斷電纜平方數,15÷7=2.1,因此可以選擇2.5平方電纜。一般需要適當留有空間,7.5kw防爆電機用不小于4平方的銅芯電纜就可以了。

3.另外電機的銅線電纜和鋁線電纜之間的相互載流量不同,7.5KW防爆電機380V使用銅線用要用2.5mm的銅電纜,如果使用鋁電纜就需要使用3mm的規格。

4.另外可以查看相應的電纜手冊來判斷7.5KW防爆電機使用的電纜平方。由三相電機公式：P=1.732UIcosΦ。得電流I=P/1.732UcosΦ=7.5/1.732/0.38/0.8=7.5/0.53=14A,cosΦ為0.8。電壓為380V。

5.根據電流14A,查電纜手冊知,需要用3mm的鋁電纜,2.5mm的銅電纜。

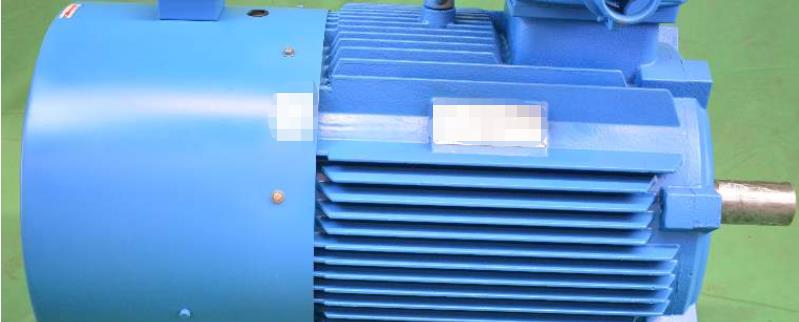

電機電線電纜規格怎么選擇

1.在確定電線電纜的規格(導體截面)時,應考慮加熱、電壓損失、經濟電流密度和機械強度等條件。

2.由于低壓電源線的負載電流較大,一般根據加熱條件選擇低壓電源線的截面,然后對其電壓損失和機械強度進行校核。

3.由于低壓照明線路對電壓等級要求較高,可根據允許的電壓損失條件選擇截面,然后對加熱條件和機械強度進行校核計算。

4.對于高壓線路,根據經濟電流密度選擇截面,然后檢查發熱條件和允許電壓損失。高壓架空線路,還應驗算其機械強度。

5.影響電纜載流量的內部因素

(1)電線本身的性能是影響電纜電流的內在因素,增加導線芯的面積,采用高導電材料,采用高溫導熱性好的絕緣材料,降低接觸電阻等,可以提高電纜的電流承載能力。

(2)增大線芯面積提高電纜載流量:線芯面積(導線截面積)與載流量呈正相關,通常安全載流量銅線為5~8A/mm2,鋁線為3~5A/mm2。

(3)采用高導電材料提高電纜載流量:如果用銅線代替鋁線,在同一規格下,電流負荷可增加30%。在某些要求較高的情況下,甚至使用銀線。

7.5KW防爆電機用多大電纜可以根據實際的電纜類型來分。一般來說如果7.5KW防爆電機使用的是鋁線電纜基本要使用3mm的電纜,如果使用的是銅線電纜,需要使用的是2.5mm的電纜。
