氫氣防爆電機等級劃分標準是什么?怎么選擇?

文/ 發布于2020-06-08 瀏覽次數：12422

氫氣防爆電機等級的劃分標準就是常規使用的防爆電機的劃分標準,具體的選擇可以按照實際的環境中爆炸性指數來選擇,一般來說防爆電機的作工環境中的危險物質越容易點燃,需要的防爆電機的等級越高。

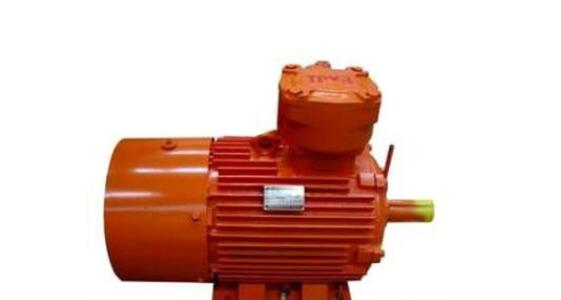

防爆電機

氫氣防爆電機等級劃分標準

1.將工廠或礦區的爆炸危險介質,按其引燃能量,最小點燃溫度以及現場爆炸性危險氣體存在的時間周期進行科學分類分級,以確定現場防爆設備的防爆標志和防爆形式。

2.防爆性環境用電氣設備分為Ⅰ類、Ⅱ類、Ⅲ類。I類和Ⅱ類電氣設備都是用于氣體環境的爆炸性氣體環境。

3.氫氣防爆電機等級屬于氣體防爆等級,其中包含氫氣的氣體防爆等級屬于Ⅱ類電氣設備.

4.Ⅱ類電氣設備按照實際的氣體環境可以劃分成：ⅡA類、ⅡB類、ⅡC類;

ⅡA類：代表性氣體是丙烷。

ⅡB類：代表性氣體是乙烯。

ⅡC類：代表性氣體是氫氣。

另外其含義如下:

(1)工況類別為礦井下作工的防爆電機,氣體組別是Ⅰ類的,主要包含的代表性氣體成分是甲烷,其最小引爆火花能量0.280mJ;

(2)工況類別為礦井外工廠的防爆電機,氣體組別是ⅡA類的,主要包含的代表性氣體成分是丙烷,其最小引爆火花能量0.180mJ;

(3)工況類別為礦井外工廠的防爆電機,氣體組別是ⅡB類的,主要包含的代表性氣體成分是乙烯,其最小引爆火花能量0.060mJ;

(4)工況類別為礦井外工廠的防爆電機,氣體組別是ⅡC類的,主要包含的代表性氣體成分是氫氣,其最小引爆火花能量0.019mJ。

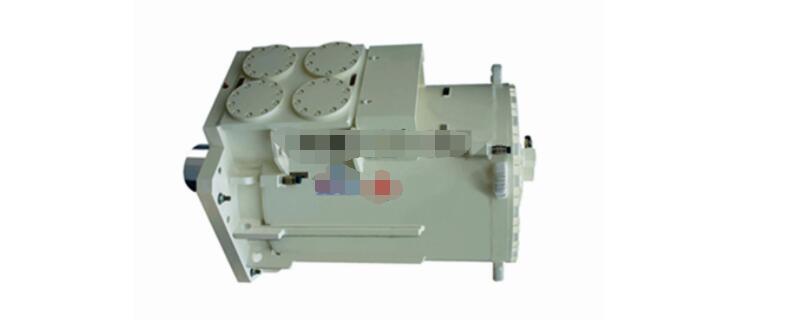

防爆電機

氫氣場所選擇防爆等級可以選用ExdIICT4的防爆電氣產品,但是必須用在1區和2區,不能用在0區。

氫氣防爆等級ExiaIICT4的含義:

1.防爆方式ia采用ia級本質安全防爆方法,可安裝在 0、1、2 區危險場所,氣體類別ⅡC,被允許涉及ⅡC 類爆炸性氣體,溫度組別T4,儀表表面溫度不超過 135℃;

2.氫氣區域的防爆等級應為IIC T1,因此現場的所有IBI都無法滿足要求。環境中爆炸性氣體混合物的爆炸水平為IIA,II B,IIC,爆炸性氣體的質量而異。

3.IIC要求高于IIB T1是最低級別,因此無論T是多少,它都滿足要求。隨著點火溫度從T1組降低到T6組,其電氣設備的防爆要求逐漸提高。

4.T1的最高表面溫度為450度,T6的最高表面溫度為85度：當電氣設備在指定范圍內的最不利運行條件下運行時,電氣設備可能引起周圍爆炸物著火環境組件達到的最高溫度。最高表面溫度應低于易燃溫度。因此,最高表面溫度越低,對防爆的要求越高。

氫氣防爆電機就是最常規的氣體防爆電機,該類防爆電機對于溫度級別的要求較低,不過引爆的密度較高,因此溫度等級可以隨便選擇,但是環境引燃等級一定要慎重選擇。
